目前，大多數礦井都采用豎井罐籠提升物料和上下人員，因此提升安全是關系到整個礦山安全的重要方面。對此《煤礦安全規程》第三百八十二條有明確規定“提升裝置的最大載重量和最大載重差，應在井口公布，嚴禁超載和超載重差運行”。提升超載情況的存在成為威脅提升安全的重大隱患，各個礦山企業還沒有能有效預防超載情況出現的有效安全保護裝置?；诖朔N現狀，我公司經長期現場調研，研發出一套基于動態軌道稱重技術的能有效避免礦山副立井防超載軌道稱重安全管理系統，該系統集測量與預防為一體，可有效的避免副立井提升過程中超載情況的發生，保護礦井提升安全。
本管理系統包括動態軌道稱重傳感器、信號處理器、系統控制器、位置傳感器、顯示及告警系統組成，動態軌道稱重傳感器為應變片稱重傳感器，整體呈方形軌道狀，在原有軌道后部阻車器后斷掉一個稱臺的尺寸后拼接于原有軌道中的方式固定安裝在進入豎井罐籠的軌道上，動態軌道稱重傳感器的信號輸出連接至信號處理器，信號處理器的信號輸出及位置傳感器的檢測信號均傳輸給系統控制器，系統控制器與顯示及告警系統連接。
●動態軌道稱重傳感器，用于礦車進罐籠之前的稱重檢測，并將所測數據傳輸給信號處理器。
●信號處理器，將稱重傳感器所測數據進行放大處理并傳輸給系統控制器。
●系統控制器，將信號處理器傳輸過來的數據進行處理運算，對是否超重進行判斷。
●位置傳感器，用于罐車運行位置的判斷。

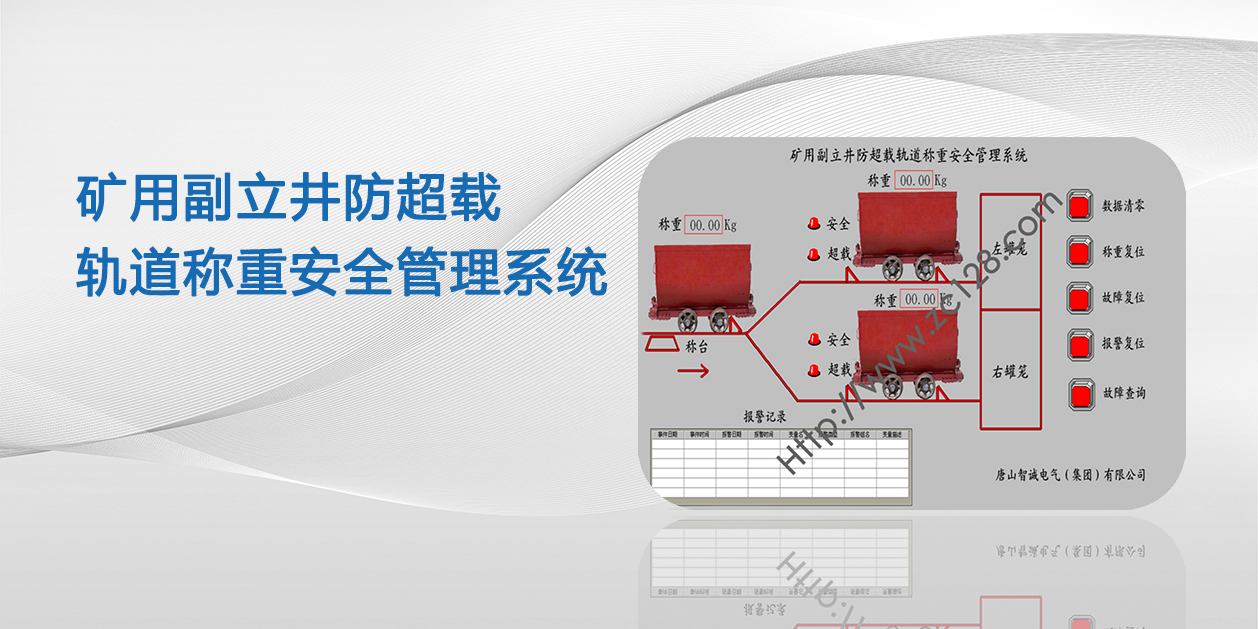

●顯示及告警系統，將控制器輸出數據實時顯示出來，對于超重的通過告警器進行聲光告警，提示相關工作人員注意。
●勻速動態稱重準確度±3%。
●變速動態稱重準確度±5%。
●礦車靜態稱重準確度±1%。
●礦車前進速度范圍≤5M/S。
●單軸稱重量程：10~20T。
●分辨率：1%。
●過載率：150%。
●防護等級：IP65。
●儲存溫度：－40℃—＋80℃。
●相對濕度：0—95%RH。
●工作環境溫度：0—40℃。
●系統使用壽命：10年。
