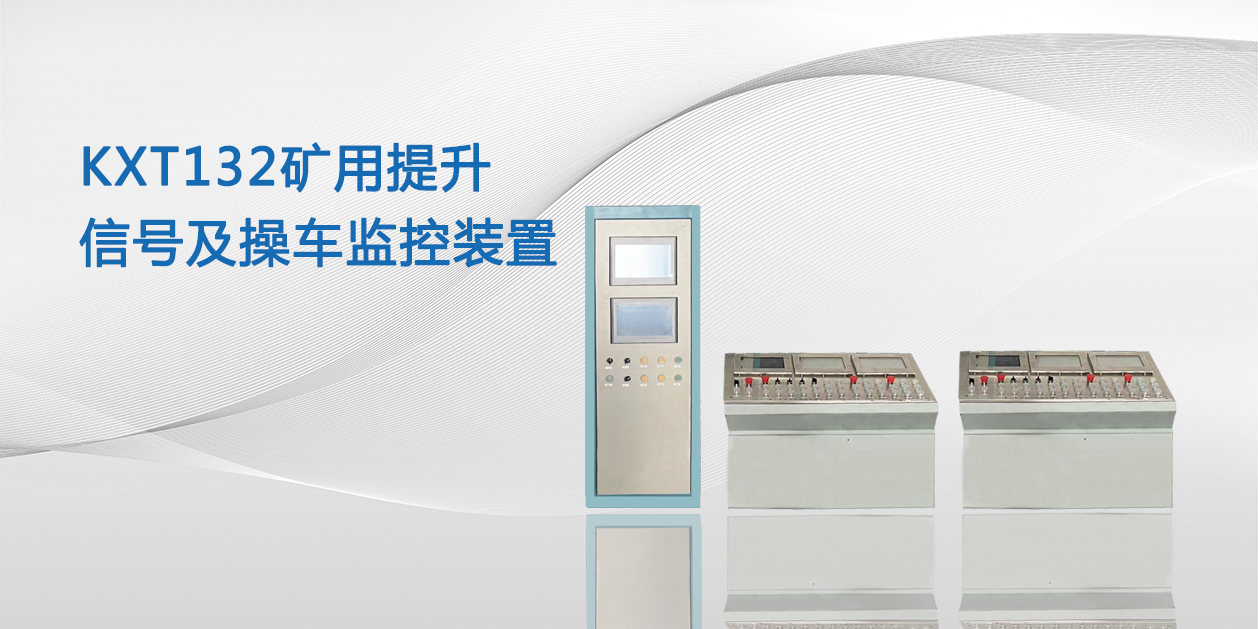

礦用提升信號及操車監控裝置采用可編程序控制器為系統的控制核心，以“煤礦安全規程”為設計依據，結合全國各礦在信號提升、操車過程中經常出現的事故和問題的基礎上，研制設計的新一代控制系統，本系統采用雙PLC提升信號，采用雙路進行通訊，能對操車系統的安全運行起到有效的監護和控制作用。

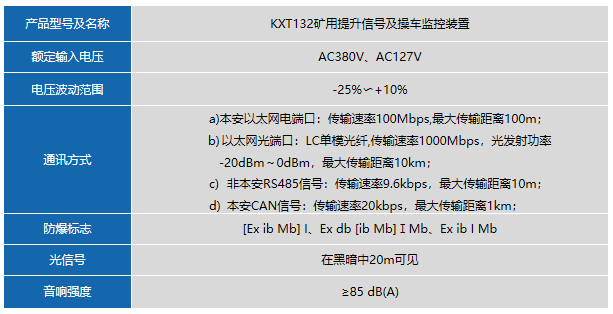

信號部分功能
●裝置能區分各種不同工作方式信號，如：提人、提物、檢修。
●裝置能區分各種不同工作執行信號：上、下、慢上、慢下、正常開車和停車（急停）（停車“0”或“1”、快上“2”、快下“3”、慢上“4”、慢下“5”）。
●事故信號。
●檢修信號。
●裝置有各中段（水平）指示功能。
●裝置具有閉鎖信號：與提升機、操車及各信號之間有閉鎖功能，系統不發信號，提升機不能起動。
●信號具有操作方式信號。
●信號裝置的信號指示燈在黑暗中20m清晰可見。
●信號裝置的報警、音響聲級大于等于85dB(A)。
●裝置具備主備切換功能，備用系統與主系統功能相同，備用系統同樣電氣性能符合標準要求，能在5分鐘內完成切換。
推車操作的閉鎖功能
●罐籠到位后接通罐到位傳感器，判定罐籠到位后，打開雙側安全門。
●安全門打開后，立即自動閉鎖井口信號系統。
●安全門開到位后接通井門開傳感器，判定雙側井門打開到位，放下?lián)u臺。
●搖臺下放到位后接通搖臺落傳感器，判定搖臺落下到位，前阻車器打開。
●前阻車器打開到位后接通左前阻放車傳感器，判定前阻車器打開到位，起動推車機。
●推車機推到前限位后接通推車機前限位傳感器，判定推車機到前限位，停止推車機，前阻車器關閉。
●前阻車器關到位接通左前阻阻車傳感器，判定阻車器關閉到位，推車機返回，同時抬起搖臺。
●搖臺抬起到位后接通搖臺起傳感器，判定搖臺抬起關閉到位，關閉兩側安全門。
●推車機返回到位后接通左推車機后限位傳感器，判定推車機返回到位，立即自動停止推車機。
●安全門關到位后接通井門關傳感器，判定安全門關閉到位，操車完成漢字點亮，自動解鎖井口信號系統。
●提升容器為雙層罐籠時，如果僅打開上層安全門，裝置仍允許井口信號發出調平和換層信號，但不能發開車信號。
人員提升的閉鎖功能
●罐籠到位后接通罐到位傳感器，判定罐籠到位，手動打開雙側安全門。
●任意一側安全門打開后斷開井門關傳感器，立即自動閉鎖井口信號系統，同時閉鎖阻車器和推車機。
●雙側安全門開到位后接通井門開傳感器，判定雙側安全門打開到位，手動控制放下?lián)u臺。
●人員上下完畢且放下罐籠安全簾，手動控制抬起搖臺。
●搖臺抬起到位后接通搖臺起傳感器，判斷搖臺抬起到位，手動控制關閉雙側安全門。
●雙側安全門關到位后接通井門關傳感器，判定雙側安全門關到位，自動解鎖井口信號系統、阻車器和推車機。
